MAART AP Batch-serie

CKD Technology heeft niet alleen gloednieuwe machines op voorraad, maar ook direct leverbaar.

We beschikken ook over een gedetailleerd verhuurbedrijf, klaar om aan uw specifieke productiebehoefte te voldoen en tegelijkertijd uw initiële investering aanzienlijk te verlagen. Neem contact met ons op voor meer informatie.

CKD beschikt over een team van professionele ingenieurs, klaar om kant-en-klare service te leveren.

Voor het inruilen van gebruikte machines kunt u contact met ons opnemen via Whatspp of e-mail.

----------------------------------------------------------------------------

Overzicht

De plasmabehandelingssystemen uit de AP-serie zijn geschikt voor een breed scala aan toepassingen, waaronder plasmareiniging, oppervlakteactivering en verbetering van de hechting. Deze systemen bedienen sectoren zoals de productie van halfgeleiders, de verpakking en assemblage van micro-elektronica, en de productie van medische en biowetenschappelijke apparatuur. De AP-serie omvat vier batch-plasmaverwerkingssystemen, die kleine, middelgrote en grote vacuümkameropties bieden om tegemoet te komen aan de behoeften van klanten, variërend van R&D-omgevingen tot verschillende productieniveaus.

Kenmerken en voordelen van plasmabehandelingssystemen

● PLC-controller met touchscreeninterface biedt een intuïtieve grafische weergave en realtime procesbewaking

● Het flexibele plankontwerp maakt de verwerking van verschillende onderdeeldragers mogelijk, zowel in directe als in stroomafwaartse plasmamodus

● 13,56 MHz RF-generator met automatische impedantie-matching zorgt voor ongeëvenaarde procesreproduceerbaarheid

● Een eigen softwarebesturingssysteem genereert proces- en productiegegevens voor statistische procescontrole (SPC)

● Batch-achtige werking; elke unit is volledig op zichzelf staand en vereist een minimale vloeroppervlakte

● Pomp, kamer, besturingselektronica en 13,56 MHz RF-generator zijn allemaal in één behuizing ondergebracht

Modellen en configuraties van plasmabehandelingssysteem

AP-600 en AP-300 tafelmodel plasmabehandelingssystemen:De AP-300 en AP-600 plasmabehandelingssystemen zijn tafelmodellen die volledig autonoom zijn en minimale werkbankruimte vereisen. Het systeemchassis herbergt de plasmakamer, besturingselektronica, een 13,56 MHz RF-generator en een automatisch kamermatchingsnetwerk (alleen de vacuümpomp bevindt zich extern). Toegang voor onderhoud is mogelijk via vergrendelde deuren of verwijderbare panelen. De plasmakamer ondersteunt maximaal zeven verwijderbare en verstelbare, elektrisch aangedreven of geaarde planken voor het huisvesten van verschillende onderdelen, assemblages en dragers, waaronder tijdschriften, trays en wafelboten. Het vacuümplasmaverwerkingssysteem is geschikt voor een breed scala aan procesgassen, waaronder argon, zuurstof, waterstof, helium en gefluoreerde gassen. Beide modellen worden standaard geleverd met twee (2) massastroomregelaars voor optimale gasregeling, waarbij twee (2) extra units als optie verkrijgbaar zijn (maximaal vier in totaal). Handige nutsaansluitingen vergemakkelijken de periodieke kalibratie die nodig is tijdens validatieprocessen.

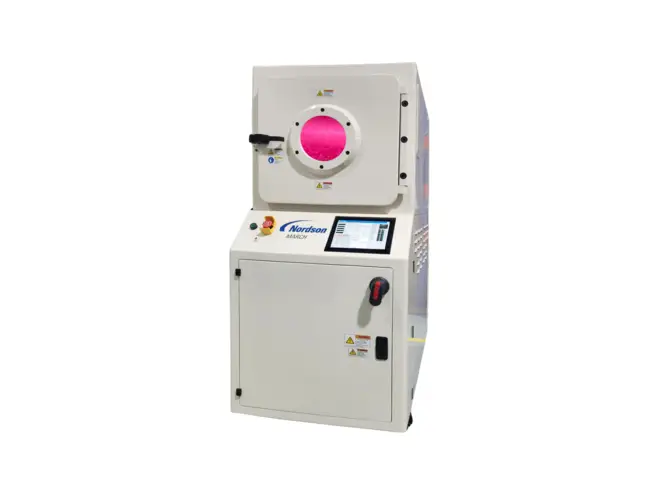

AP-1000 plasmaverwerkingssysteem:Het AP-1000-platform biedt volledige toegang aan de voorzijde, waardoor eenvoudige bediening en onderhoud van alle interne componenten wordt vergemakkelijkt. De pomp is op zwenkwielen gemonteerd, zodat deze gemakkelijk kan worden verwijderd. De plasmakamer is gemaakt van 11-gauge roestvrij staal met aluminium bevestigingen, wat een uitzonderlijke duurzaamheid garandeert. De kamer is voorzien van meerdere verwijderbare en verstelbare planken voor een verscheidenheid aan onderdeeldragers, waaronder tijdschriften, trays, wafels en wafelboten. Uitgerust met optionele HTP-planken (High Throughput), combineert het AP-1000 plasmaverwerkingssysteem de betrouwbaarheid en proceskwaliteit van het AP-1000-platform met de bewezen voordelen van het unieke plankontwerp van Nordson MARCH. De AP-1000 HTP optimaliseert het gebruik van reactieve ionen in het RF-plasma, waardoor de verwerkingsuniformiteit wordt verbeterd en de cyclustijden worden verkort. Het AP-1000 HTP-systeem ondersteunt een reeks procesgassen, zoals argon, waterstof en helium. Hij wordt standaard geleverd met vier gasmassastroomregelaars om een ​​optimale gascontrole te garanderen. Sleufmagazijnen worden verticaal in de kamer geplaatst.

Bovendien kunnen sleufmagazijnen verticaal in de kamer worden geplaatst. Normaal gesproken bevat elk magazijn ten minste 20 leadframes. De plasmakamer AP-1000 biedt plaats aan maximaal 12 magazijnen, afhankelijk van de magazijngrootte.
