In de steriele, klimaatgecontroleerde omgeving van een halfgeleiderfabriek begint een siliciumwafel aan een reis door honderden ingewikkelde verwerkingsstappen. In elke fase moet het oppervlak van de wafel feilloos schoon zijn. Maar na het strippen, etsen of afzetten van de fotolak blijven er onvermijdelijk microscopisch kleine verontreinigingen achter: organische resten, natuurlijke oxiden en submicrondeeltjes. Deze onzichtbare vijanden, die slechts een paar nanometer in doorsnede zijn, kunnen catastrofale defecten veroorzaken: een open circuit, kortsluiting of een apparaat dat niet aan de prestatiespecificaties voldoet. Traditionele natte reinigingsmethoden, die afhankelijk zijn van chemische baden en spoelingen, hebben moeite om de bodem van structuren met een hoge aspectverhouding te bereiken en kunnen chemische resten achterlaten die op zichzelf verontreinigende stoffen zijn. Dit is de uitdaging waarvoor de halfgeleiderplasmareinigingstechnologie is ontwikkeld.
Een Semiconductor Plasma Cleaner is een gespecialiseerd onderdeel van halfgeleiderinspectieapparatuur dat plasma (een geïoniseerd gas dat elektronen, ionen en neutrale radicalen bevat) gebruikt om verontreiniging van halfgeleideroppervlakken te verwijderen zonder het onderliggende materiaal te beschadigen. Het proces is droog, vrij van chemicaliën en zeer effectief in het reinigen van de microscopische kenmerken die moderne halfgeleiderapparaten kenmerken. Dit artikel biedt een uitgebreide technische inleiding tot halfgeleidersplasma-reinigers. We zullen de fundamentele fysica van plasma verkennen, de componenten waaruit een typisch systeem bestaat afbreken, de belangrijkste technische specificaties onderzoeken die de prestaties bepalen, en de cruciale rol bespreken die deze halfgeleiderinspectieapparatuur speelt bij de productie en verpakking van halfgeleiders. Of u nu een ingenieur bent die nieuwe apparatuur specificeert, een technicus die deze tools bedient, of eenvoudigweg een sleuteltechnologie in de toeleveringsketen van halfgeleiders probeert te begrijpen, dit artikel biedt u de essentiële kennis die u nodig heeft.

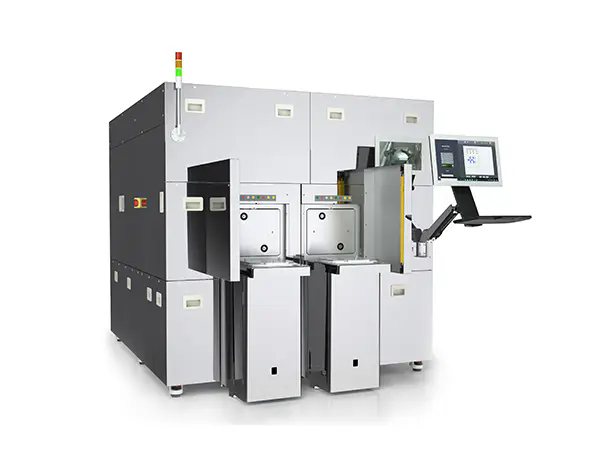

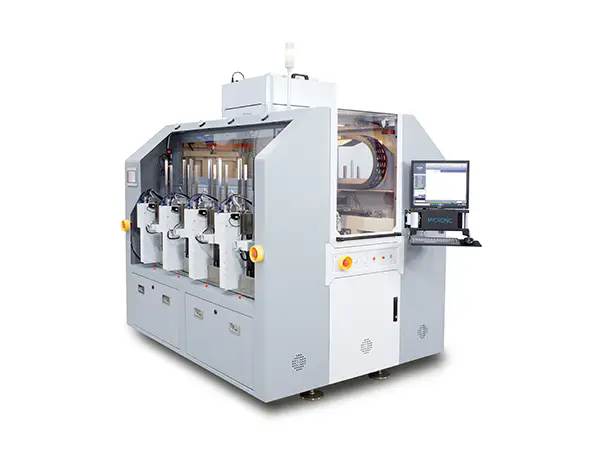

A Halfgeleider plasmareinigeris een precisiegereedschap dat de unieke eigenschappen van plasma gebruikt om halfgeleiderwafels, chippakketten, leadframes en andere elektronische componenten te reinigen. In de kern genereert het apparaat een elektrische ontlading in een gas onder lage druk, waardoor een zeer reactieve omgeving ontstaat. Dit plasma – de vierde toestand van de materie – bevat een complexe cocktail van zeer energetische deeltjes: ionen die het oppervlak fysiek bombarderen, vrije radicalen die chemisch reageren met verontreinigingen, en elektronen die de ontlading helpen ondersteunen. De combinatie van fysische en chemische werking verwijdert effectief organische resten, oxiden en deeltjesverontreiniging zonder de gevoelige elektronische structuren te beschadigen.
Het fundamentele principe achter plasmareiniging is verrassend eenvoudig te beschrijven en toch elegant in de uitvoering. Een proceskamer wordt geëvacueerd tot een gecontroleerd vacuümniveau. Een procesgas (meestal zuurstof, argon, waterstof of een mengsel) wordt in de kamer gebracht. Vervolgens wordt radiofrequentie (RF) of microgolfenergie op het gas toegepast, waardoor het wordt geïoniseerd en een plasma ontstaat. In het plasma reageren zuurstofradicalen (O*) agressief met koolwaterstofverontreinigingen, waarbij ze worden omgezet in vluchtige bijproducten zoals kooldioxide en waterdamp, die vervolgens door het vacuümsysteem worden geëvacueerd. Tegelijkertijd zorgen argonionen voor een fysiek bombardement dat helpt deeltjes los te maken en het oppervlak te activeren. Het resultaat is een schoon, chemisch geactiveerd oppervlak dat klaar is voor de volgende productiestap.
Dit reinigingsmechanisme biedt verschillende kritische voordelen. Het proces is volledig droog, waardoor er geen vloeibare chemicaliën en de bijbehorende afvalverwerking nodig zijn. Het is ook inherent zacht, omdat de plasmatemperatuur nauwkeurig kan worden geregeld om thermische schade te voorkomen. Het belangrijkste is dat het isotroop is, wat betekent dat het oppervlakken in alle richtingen kan reinigen, inclusief de binnenkant van onderdelen met een hoge aspectverhouding waar vloeibare reinigingsoplossingen niet bij kunnen komen. Om deze redenen is de Semiconductor Plasma Cleaner een onmisbaar onderdeel geworden van halfgeleiderinspectieapparatuur bij geavanceerde halfgeleiderproductie, MEMS-fabricage en apparaatverpakking.
Een moderneHalfgeleider plasmareinigeris een complex elektromechanisch systeem dat bestaat uit verschillende kritische subsystemen, die elk een specifieke rol spelen in het reinigingsproces. Het begrijpen van deze componenten is essentieel voor ingenieurs die verantwoordelijk zijn voor het specificeren, bedienen en onderhouden van dit type halfgeleiderinspectieapparatuur. De volgende tabel geeft een gedetailleerd overzicht van de belangrijkste componenten en hun belangrijkste kenmerken.
| Onderdeel | Functie | Belangrijkste selectiecriteria |
| Vacuümkamer | Omsluit de verwerkingsomgeving en handhaaft vacuümomstandigheden voor plasmageneratie. | Materiaal (aluminiumlegering versus roestvrij staal), volume, interne geometrie, basisdruk (meestal 10^-5 Torr). |
| RF-voeding en bijpassend netwerk | Genereert en levert het RF-vermogen (doorgaans 13,56 MHz) om het plasma te creëren en in stand te houden. | Frequentie (13,56 MHz is de industriële standaard), uitgangsvermogen, impedantie-aanpassingsmogelijkheid. |
| Gasleveringssysteem | Regelt en regelt de stroom procesgassen (O2, Ar, H2, CF4) naar de kamer. | Massastroomregelaars (MFC's), gaszuiverheid (doorgaans 99,999% of hoger), aantal gasleidingen. |
| Vacuümpompsysteem | Evacueert de kamer tot het vereiste vacuümniveau en verwijdert procesbijproducten. | Pomptype (roterende schoep + turbomoleculair), pompsnelheid, uiteindelijk vacuümniveau. |
| Elektrode montage | Koppelt RF-vermogen aan het plasma; kan capacitieve of inductieve koppeling zijn. | Elektrodegeometrie (parallelle plaat versus plasma op afstand), materialen (aluminium, silicium), koeling. |
| Drukcontrolesysteem | Handhaaft een stabiele procesdruk via een smoorklep en druksensoren. | Type druksensor (capaciteitsmanometer, Pirani-meter), regelprecisie, responstijd. |
| Controle- en monitoringsysteem | Integreert alle systeemfuncties en bewaakt procesparameters; bevat vaak een HMI-touchscreen. | Software-interface, datalogging, receptbeheer, alarmfuncties, connectiviteit (SECS/GEM voor automatisering). |
Onze fabriek legt speciale nadruk op de integratie en optimalisatie van deze componenten. De selectie van de RF-frequentie heeft bijvoorbeeld diepgaande gevolgen voor de plasmadichtheid en ionenenergie. Hoewel 13,56 MHz de industriestandaard is vanwege de classificatie als industriële, wetenschappelijke en medische (ISM) frequentieband, bepaalt de keuze van de elektrodeconfiguratie of de kamer in een directe plasma- of stroomafwaartse plasmamodus werkt. Een direct-plasmasysteem (capacitief gekoppeld) produceert een energieker plasma dat geschikt is voor fysieke reiniging en oppervlakteactivering, terwijl een stroomafwaarts (inductief gekoppeld) systeem zachter is en ionenschade vermijdt, waardoor het ideaal is voor gevoelige halfgeleiderapparaten.
Om een volledig te karakteriserenHalfgeleider plasmareinigermoeten ingenieurs een reeks technische specificaties begrijpen die het reinigingsvermogen, de doorvoer en het operationele bereik definiëren. Deze parameters hebben een directe invloed op de procesresultaten en moeten zorgvuldig worden geëvalueerd bij het selecteren van dit type halfgeleiderinspectieapparatuur. De onderstaande tabel geeft een gedetailleerd overzicht van de kritische specificaties voor een typisch Semiconductor Plasma Cleaner-systeem.
| Parameter | Typisch waardebereik | Impact op de prestaties |
| Kamervolume | 20 tot 200 liter | Bepaalt batchgrootte; grotere kamers bieden plaats aan grotere substraten of meer wafers per run. |
| RF-vermogen | 50 W tot 10 kW | Een hoger vermogen maakt een hogere plasmadichtheid mogelijk voor een snellere reiniging en verwijdering van hardnekkigere verontreinigingen. |
| RF-frequentie | 13,56 MHz of 2,45 GHz (magnetron) | 13,56 MHz is standaard; microgolf (2,45 GHz) produceert een meer geïoniseerd plasma voor gespecialiseerde processen. |
| Basis druk | 10^-5 tot 10^-6 Torr | Een lagere basisdruk vermindert achtergrondverontreiniging en verbetert de proceszuiverheid. |
| Procesdruk | 50 tot 500 mTorr | Een lagere druk produceert meer gerichte ionenbombardementen; hogere druk versterkt chemische reacties. |
| Controle van de gasstroom | 0 tot 500 sccm (standaard kubieke cm/min) | Nauwkeurige stroomregeling zorgt voor reproduceerbare gassamenstelling en reinigingsresultaten. |
| Temperatuuruniformiteit | +/- 5°C over het substraat | Een uniforme temperatuur zorgt voor een consistente reiniging van alle delen van het substraat. |
| Uniformiteit van plasma | Typisch +/- 5% variatie in de kamer | Een goede uniformiteit zorgt ervoor dat alle substraten in een batch dezelfde reinigingsdosis krijgen. |
| Cyclustijd | 2 tot 20 minuten (afpompen om te ontluchten) | Een kortere cyclustijd verhoogt de doorvoer; balans met reinigingseffectiviteit is van cruciaal belang. |
Deze specificaties zijn niet willekeurig. De basisdruk van 10^-5 Torr is bijvoorbeeld essentieel om de resterende waterdamp en zuurstof in de kamer te minimaliseren voordat het procesgas wordt geïntroduceerd, waardoor ongewenste reacties worden voorkomen. De RF-frequentie van 13,56 MHz is een internationaal overeengekomen ISM-frequentie, geselecteerd om interferentie met radiocommunicatie te voorkomen. De precisie van de gasstroomregeling, die doorgaans wordt bereikt met thermische massastroomregelaars, moet binnen +/- 1% van het instelpunt worden gehandhaafd om de herhaalbaarheid van batch tot batch te garanderen. In onze fabriek hanteren we nauwgezette kalibratienormen en leveren we bij elk systeem gedetailleerde proceskwalificatiepakketten, zodat onze klanten over de gegevens beschikken die ze nodig hebben om hun processen te valideren.
Vóór de wijdverbreide adoptie van plasmareiniging vertrouwden halfgeleiderfabrikanten voornamelijk op natchemische reinigingsmethoden. Deze processen omvatten het onderdompelen van wafels in een reeks chemische baden - meestal agressieve mengsels van zuren en oxidatiemiddelen zoals "piranha" -oplossingen (zwavelzuur en waterstofperoxide) of RCA Clean (SC-1 en SC-2). Hoewel effectief voor veel toepassingen, heeft nat reinigen inherente beperkingen die steeds problematischer worden naarmate de afmetingen van het apparaat kleiner worden. Toen de industrie van micronschaal naar sub-100nm ging, werden de beperkingen van nat reinigen van cruciaal belang, en op plasma gebaseerde technieken kwamen naar voren als een superieur alternatief.
Denk eens aan de ervaring van een grote halfgeleiderverpakkingsfabriek die kampte met opbrengstverlies bij het draadverbindingsproces. De assemblagelijn maakte gebruik van een natte reinigingsstap om de hechtpads voor te bereiden, maar het rendement bleef hardnekkig onder de 95%. De boosdoener was microverontreiniging: achtergebleven schoonmaakchemicaliën en vocht dat vastzat onder het oppervlak van het verbindingskussen, waardoor een betrouwbare bevestiging van de gouddraad werd verhinderd. Na evaluatie van het proces verving het technische team de natte reinigingsstap door een op plasma gebaseerd reinigingsproces. Het rendement steeg onmiddellijk naar 99,3% en de verpakkingslijn houdt deze prestatie al ruim drie jaar vast. Dit is geen geïsoleerd verhaal; het weerspiegelt een fundamentele verschuiving in de industrie.
De voordelen van plasmareiniging ten opzichte van nat reinigen zijn talrijk en aanzienlijk:
1. Geen chemisch residu.Bij nat reinigen zijn chemicaliën nodig die zorgvuldig moeten worden weggespoeld. Bij onvolledig spoelen blijven resten achter die de daaropvolgende processen kunnen verstoren, waardoor hechtingsproblemen en corrosie kunnen ontstaan. Plasmareiniging is een droog proces waarbij alleen vluchtige bijproducten (gassen) vrijkomen die worden weggepompt, zonder dat er residu achterblijft.
2. Geen mechanische schade.De fysieke beweging die nodig is bij nat reinigen kan ervoor zorgen dat delicate structuren instorten of loskomen. Dit is met name van cruciaal belang voor kenmerken met een hoge beeldverhouding in MEMS-apparaten en voor fragiele structuren zoals de bond-pads in geavanceerde verpakkingen. Plasmareiniging vermijdt mechanische krachten volledig.
3. Isotrope reinigingsactie.Nat reinigen is afhankelijk van vloeibare chemicaliën die in en uit oppervlaktekenmerken moeten stromen. De oppervlaktespanning van vloeistoffen kan ervoor zorgen dat ze de bodem van smalle geulen niet bereiken. De reactieve radicalen in plasma zijn gasvormig, waardoor ze alle blootgestelde oppervlakken kunnen binnendringen en reinigen, ongeacht de geometrie van het kenmerk.
4. Lage procestemperatuur.Voor nat reinigen zijn vaak hogere temperaturen nodig om de vereiste reactiesnelheden te bereiken, wat gevoelige materialen kan belasten en een slechte thermische uitzetting kan veroorzaken. Plasmareiniging kan worden uitgevoerd bij bijna omgevingstemperaturen, waarbij de integriteit van de te reinigen materialen behouden blijft.
5. Geen gevaarlijk afval.De chemische bijproducten van nat reinigen moeten worden behandeld en verwijderd als gevaarlijk afval, wat aanzienlijke kosten met zich meebrengt om te voldoen aan de milieuwetgeving. Bij plasmareiniging ontstaan uitsluitend gasvormige bijproducten, die kunnen worden gereinigd met standaard zuiveringssystemen.
6. Consistente, herhaalbare resultaten.De controle van plasmaparameters, zoals vermogen, druk en gasstroom, is zeer nauwkeurig. Een goed ontworpenHalfgeleider plasmareinigerproduceert identieke omstandigheden voor elke batch, waardoor de variatie tussen batches die de natte reiniging beïnvloedt, wordt geëlimineerd.
7. Verminderde processtappen.Nat reinigen vereist doorgaans meerdere processtappen: onderdompeling in een reinigingsbad, spoelen en drogen. Plasmareiniging is een eenvoudige handeling in één stap. Dit vermindert de voetafdruk van de apparatuur, de procestijd en de bediening door de operator.
De overstap van de industrie naar plasmareiniging is niet alleen een technische voorkeur; het is een economische en kwaliteitsvereiste. Naarmate halfgeleiderapparaten blijven krimpen en verpakkingstechnologieën steeds veeleisender worden, zal de behoefte aan een droge, residuvrije en schadevrije reinigingsmethode alleen maar toenemen. De Semiconductor Plasma Cleaner is de bewezen, volwassen technologie die aan deze strenge eisen voldoet.
Een van de meest gestelde vragen van ingenieurs die eenHalfgeleider plasmareinigeris: wat kan deze apparatuur eigenlijk verwijderen? Het antwoord hangt af van het type plasma en het gekozen procesgas. Plasmareiniging kan drie primaire verontreinigingscategorieën aanpakken, die elk een andere aanpak en chemie vereisen. Het begrijpen van deze categorieën is essentieel voor procesontwikkeling en apparatuurselectie. Onze fabriek heeft een uitgebreid assortiment plasmareinigingsoplossingen ontwikkeld, met procesrecepten die zijn geoptimaliseerd voor specifieke soorten verontreiniging.
Categorie 1: Organische besmetting.Deze categorie omvat fotoresistresten, vingerafdrukken, oliën, vetten en andere koolwaterstoffen die tijdens de verwerking van halfgeleiders worden geïntroduceerd. Deze verontreinigingen zijn vaak aanwezig als dunne, onzichtbare films die de daaropvolgende afzettingen of hechting kunnen verstoren. De standaardaanpak voor organische verwijdering is een zuurstofplasma. De reactieve zuurstofradicalen reageren met de koolstof en waterstof in het organische materiaal, waarbij vluchtige kooldioxide en waterdamp worden gevormd die worden geëvacueerd. Het plasma fungeert als een zeer efficiënt, niet-destructief "verbrandingsproces" bij lage temperatuur. Voor bijzonder hardnekkige organische resten kan een mengsel van zuurstof met argon of waterstof worden gebruikt om de chemische reactie te versterken.
Categorie 2: Anorganische verontreiniging.Deze categorie omvat natuurlijke oxiden (siliciumdioxide, aluminiumoxide), metaaloxiden en andere anorganische residuen. Deze verontreinigingen worden doorgaans verwijderd met behulp van een reducerend plasma. Een gebruikelijke aanpak is een waterstof-argonplasma, waarbij de waterstofradicalen het metaaloxide terugbrengen tot het zuivere metaal, waardoor de oxidelaag effectief wordt verwijderd. Als alternatief kan een plasma op fluorbasis (met behulp van CF4 of SF6) worden gebruikt om oxiden te etsen, maar dit moet met voorzichtigheid gebeuren, aangezien fluor agressief is en het onderliggende materiaal kan beschadigen. De selectie van het gasmengsel en de procesparameters moeten zorgvuldig worden gekalibreerd om het oxide te verwijderen zonder het oppervlak van het substraat te veranderen. Bij oxiden reduceert het plasma het oxide tot zijn metaalachtige toestand, waardoor de laag wordt verwijderd en het oppervlak wordt geactiveerd voor hechting.
Categorie 3: Verontreiniging door deeltjes.Deze categorie omvat microscopisch kleine stofdeeltjes, metaalvlokken en andere deeltjes die zich op het oppervlak nestelen. Deze kunnen defecten veroorzaken in daaropvolgende processen en kunnen bronnen van elektrische lekkage zijn. Verwijdering van deeltjes wordt bereikt door fysiek sputteren met behulp van een argonplasma. De argonionen raken het oppervlak met voldoende energie om de deeltjes los te maken, die vervolgens door het vacuümsysteem worden weggevoerd. Dit is een puur fysiek reinigingsproces en is effectief bij het verwijderen van deeltjes van verschillende groottes. Het moet echter met de juiste energie worden aangebracht om schade aan het oppervlak of de apparaatkenmerken te voorkomen.
De volgende tabel geeft een gedetailleerder overzicht van de soorten verontreinigingen aan de juiste plasmachemie.
| Verontreinigingstype | Gemeenschappelijke bronnen | Plasmachemie | Reinigingsmechanisme |
| Fotoresistresten | Lithografie, etsen, stripprocessen | Zuurstofplasma (O2) met argonondersteuning | Chemische oxidatie: O* + CxHy → CO2 + H2O |
| Native oxide (SiO2) | Blootstelling aan lucht tijdens hantering en verwerking | Waterstof-argonplasma (H2/Ar) | Chemische reductie: H* + SiO2 → Si + H2O |
| Metaaloxiden (Al2O3, CuO) | Oxidatie tijdens verwerking, vooral bij verhoogde temperaturen | Waterstofplasma (H2) met argondrager | Chemische reductie: H* + MO → M + H2O |
| Vingerafdrukken, oliën, vetten | Hantering door operators en opslag | Zuurstofplasma met fluor schoon | Chemische oxidatie en vervluchtiging |
| Deeltjes (stof, metaalvijlsel) | Omgevingsomgeving, slijtage van apparatuur | Argon sputterplasma | Fysiek bombardement: Ar+ + deeltje → uitwerpen |
| Fluorkoolstofresiduen | Plasma-etsen met CF4- of SF6-gassen | Zuurstofplasma met Ar | Chemische oxidatie van fluorkoolstoffilm |
Onze fabriek biedt een uitgebreide service voor procesontwikkeling, waarmee klanten hun plasmareinigingsrecepten kunnen optimaliseren voor hun specifieke contaminatie-uitdagingen. We onderhouden een database met gevestigde processen voor honderden substraten en verontreinigingen, en ons technische team kan aangepaste recepten ontwerpen voor unieke toepassingen. Dit zorgt ervoor dat uw Semiconductor Plasma Cleaner optimale prestaties levert voor uw specifieke productievereisten.
Hoewel het reinigen van halfgeleiderplasma essentieel is voor de productie van wafers, is de impact ervan op de verpakkingsfase aantoonbaar zelfs nog groter. Verpakking – het proces van het verbinden van de halfgeleiderchip met de buitenwereld en het bieden van mechanische en omgevingsbescherming – omvat een reeks cruciale stappen: de bevestiging van de chip, het verbinden van draden, inkapseling en het vormen van lood. Voor elk van deze stappen zijn schone, chemisch actieve oppervlakken nodig om sterke, betrouwbare verbindingen te garanderen. Verontreinigingen in de verpakkingsfase zijn een belangrijke bron van opbrengstverlies en veldfouten, en plasmareiniging is de meest effectieve methode gebleken om deze te elimineren.
Om de impact van plasmareiniging op de verpakkingsopbrengst te begrijpen, kunt u het draadverbindingsproces overwegen. Wire bonding is een volwassen technologie, maar blijft de dominante methode voor het maken van elektrische verbindingen tussen de chip en het leadframe. Het proces maakt gebruik van ultrasone energie, hitte en druk om een las te vormen tussen een goud- of koperdraad en het verbindingskussen op de matrijs. Om een betrouwbare hechting te kunnen vormen, moet het oppervlak van het hechtkussen vrij zijn van organische vervuiling, oxiden en deeltjes. Deze verontreinigingen fungeren als een barrière en voorkomen het intieme metaal-op-metaal contact dat nodig is voor een sterke las. Het resultaat is een zwakke hechting die kan falen tijdens de daaropvolgende verwerking of tijdens de levensduur van het product.
In een typische assemblagelijn voor halfgeleiders kan het zijn dat een partij chip-oppervlakken verontreinigd zijn met resten van de zaagmachine, opslag of hantering. Het initiële rendement op draadobligaties kan 95% bedragen, wat betekent dat 5% van de obligaties zwak of niet-klevend is. Dit vertaalt zich rechtstreeks naar schroot: elke zwakke verbinding vereist herbewerking of resulteert in een gesloopte matrijs. Stel je nu het effect voor van een plasmareinigingsstap, toegepast onmiddellijk vóór het verbinden van de draad. Het plasma verwijdert de organische resten, reduceert het natuurlijke oxide en activeert het oppervlak van het hechtkussen chemisch, waardoor het zeer ontvankelijk wordt voor binding. Het rendement van de met plasma gereinigde batch stijgt tot 99,5%, waardoor het percentage mislukte bindingen met 90% wordt verminderd. Dit is geen theoretische berekening; het is een realistisch resultaat dat door talloze verpakkingslijnen is bereikt.
Andere verpakkingsprocessen die aanzienlijk profiteren van plasmareiniging zijn onder meer:
De impact van plasmareiniging op de verpakkingsopbrengst kan worden gekwantificeerd. De volgende tabel toont typische verbeteringen die zijn waargenomen in verpakkingslijnen na de introductie van een plasmareinigingsstap in de processtroom.
| Verpakkingsproces | Opbrengst vóór plasmareiniging | Opbrengst na plasmareiniging | Verbetering van de opbrengst |
| Draadverbinding (gouden kogelverbinding) | 94-96% | 99-99,5% | 3-5% |
| Die Attach (zelfklevende verbinding) | 92-94% | 98,5-99,5% | 4-6% |
| Ondervulling (leegtevrije stroom) | 88-92% | 97-98,5% | 6-8% |
| Vormen (adhesie) | 90-93% | 97-98% | 4-6% |
Onze Semiconductor Plasma Cleaner-systemen zijn ontworpen met verpakkingstoepassingen in gedachten en bieden functies zoals instelbare elektrodenafstand, batchverwerkingsmogelijkheden en integratie met geautomatiseerde verwerkingssystemen. Wij begrijpen dat in de hoogvolume-omgeving van halfgeleiderverpakkingen over betrouwbaarheid en herhaalbaarheid niet kan worden onderhandeld. Onze apparatuur levert de consistente prestaties die nodig zijn om de opbrengst te maximaliseren en verspilling te verminderen.
Het juiste selecterenHalfgeleider plasmareinigervoor een specifieke toepassing is een cruciale beslissing die een gestructureerde evaluatie van technische vereisten en operationele beperkingen vereist. De keuze omvat het afwegen van factoren zoals de effectiviteit van de reiniging, de doorvoer, de kosten en de compatibiliteit met bestaande processen. Een Semiconductor Plasma Cleaner is een aanzienlijke kapitaalinvestering, en het kiezen van het verkeerde systeem kan leiden tot suboptimale prestaties en verspilde uitgaven. Onze fabriek heeft een gestructureerd selectiekader ontwikkeld om klanten te helpen bij het navigeren door dit proces en het selecteren van het systeem dat optimaal op hun behoeften is afgestemd.
Stap 1: Definieer de te verwijderen verontreiniging.De eerste stap is het identificeren van het type verontreiniging dat verwijderd moet worden. Is het organisch (fotoresist, olie), anorganisch (oxide) of deeltjes? Verschillende verontreinigingen vereisen verschillende plasmachemie en procesomstandigheden. Voor organische verwijdering is bijvoorbeeld een zuurstofplasma effectief, terwijl voor oxideverwijdering een waterstofplasma nodig is. De selectie van de Semiconductor Plasma Cleaner moet de vereiste gaschemie ondersteunen.
Stap 2: Karakteriseer het substraat.Het substraatmateriaal en de geometrie zijn kritische selectiefactoren. Wat is het materiaal? Is het silicium, galliumarsenide of keramiek? Het materiaal kan gevoelig zijn voor bepaalde plasmaomstandigheden. Sommige materialen zijn bijvoorbeeld gevoelig voor schade door ionenbombardementen en vereisen een "zacht" plasma (stroomafwaartse plasmaconfiguratie). Ook de geometrie is belangrijk: heeft het substraat kwetsbare structuren die beschadigd kunnen raken door fysiek bombardement? Heeft het kenmerken met een hoge beeldverhouding die isotrope reiniging vereisen? De antwoorden op deze vragen zullen de vereiste elektrodeconfiguratie en vermogensdichtheid bepalen.
Stap 3: Beoordeel de doorvoervereisten.Hoeveel substraten moeten er per uur gereinigd worden? Dit bepaalt de vereiste kamergrootte en de batch- of inline-configuratie. Voor de productie van grote volumes wordt de voorkeur gegeven aan een grotere kamer die plaats biedt aan een batch substraten. Voor onderzoek en ontwikkeling is een kleinere kamer met een snelle doorlooptijd geschikter. De cyclustijd van de Semiconductor Plasma Cleaner (inclusief afpompen, proces en ontluchten) moet worden afgestemd op de totale productietijd.
Stap 4: Evalueer de cleanroomomgeving.De productieomgeving van halfgeleiders is zeer gecontroleerd. De Semiconductor Plasma Cleaner moet voldoen aan de cleanroomspecificaties, inclusief de reinheidsklasse, ventilatie en elektromagnetische compatibiliteit. Er moet ook rekening worden gehouden met de voetafdruk van de apparatuur en het beschikbare vloeroppervlak.
Stap 5: Beoordeel de gasvoorziening en -reductie.De Semiconductor Plasma Cleaner vereist een toevoer van zeer zuivere procesgassen en een middel om de uitlaatgassen te verminderen (veilig te behandelen). Het gastoevoersysteem moet in staat zijn de benodigde gassen met het juiste debiet en de juiste zuiverheid te leveren. Het bestrijdingssysteem moet zo worden ontworpen dat het de specifieke bijproducten kan verwerken die worden gegenereerd door het plasmareinigingsproces (bijvoorbeeld vluchtige organische stoffen, fluorverbindingen).
Stap 6: Overweeg automatisering en integratie.In een moderne productiefaciliteit voor halfgeleiders is de Semiconductor Plasma Cleaner zelden een op zichzelf staand hulpmiddel. Het wordt doorgaans geïntegreerd in een geautomatiseerde productielijn. Het systeem moet in staat zijn om te communiceren met de automatiserings- en besturingssystemen van de fabriek, doorgaans via het SECS/GEM-protocol (SEMI Equipment Communications Standard/Generic Equipment Model).
De volgende tabel vat de belangrijkste beslissingsfactoren samen en de vragen die in elke fase van het selectieproces moeten worden beantwoord.
| Selectiefactor | Vragen om te stellen |
| Verontreinigingstype | Welke materialen moeten verwijderd worden? (Organisch, oxide, deeltjes?) |
| Substraatkenmerken | Wat is het materiaal? Is het kwetsbaar? Heeft het functies met een hoge beeldverhouding? |
| Doorvoervereiste | Hoeveel substraten moeten er per uur worden verwerkt? |
| Cleanroom-omgeving | Wat is de cleanroomklasse? Wat is het beschikbare vloeroppervlak? |
| Gasvoorziening en -reductie | Welke procesgassen zijn nodig? Hoe worden de uitlaatgassen teruggedrongen? |
| Automatisering en integratie | Moet het systeem worden geïntegreerd met fabrieksautomatisering (SECS/GEM)? |
Het technische team van onze fabriek is beschikbaar om te helpen bij het selectieproces en biedt gedetailleerde technische gegevens, procesdemonstraties en kosten-batenanalyses. We begrijpen dat elke toepassing uniek is, en we willen onze klanten helpen bij het selecteren van de Semiconductor Plasma Cleaner die de meest effectieve en efficiënte reinigingsoplossing biedt voor hun specifieke behoeften.
Vraag 1: Zal plasmareiniging het oppervlak van mijn halfgeleiderwafels of -apparaten beschadigen?
Antwoord: Wanneer met de juiste procesparameters wordt gewerkt, is plasmareiniging een zacht, niet-destructief proces. De belangrijkste factoren zijn het RF-vermogensniveau, de procesdruk en de procesgaskeuze. Directe plasmasystemen (capacitief gekoppeld) produceren een plasma met hogere ionenenergie, dat kan worden gebruikt voor agressieve reiniging of oppervlakteactivering. Voor gevoelige materialen kan een stroomafwaarts plasmasysteem (waarbij het plasma op afstand wordt gegenereerd en de neutrale radicalen naar de wafer worden getransporteerd) worden gebruikt om schade door ionenbombardementen te voorkomen. Wij bieden een uitgebreide procesontwikkelingsservice om ervoor te zorgen dat uw plasmareinigingsrecept het substraat niet beschadigt.
Vraag 2: Wat is het verschil tussen zuurstofplasma- en argonplasma-reiniging?
Antwoord: Het reinigen van zuurstofplasma is voornamelijk afhankelijk van chemische reacties. De reactieve zuurstofradicalen oxideren organische verontreinigingen en veranderen deze in vluchtige koolstofdioxide en waterdamp. Argonplasmareiniging is in de eerste plaats een fysisch proces: de argonionen bombarderen het oppervlak fysiek, waardoor deeltjes loskomen en dunne lagen fysiek worden weggespat. Zuurstofplasma is ideaal voor het verwijderen van organische resten, terwijl argonplasma wordt gebruikt voor oppervlakteactivering en voor het verwijderen van deeltjes die niet chemisch gebonden zijn. Veel plasmareinigingsprocessen gebruiken een mengsel van zuurstof en argon om de chemische en fysische reinigingswerking te combineren.
Vraag 3: Wat is de typische procescyclustijd voor een halfgeleiderplasmareiniger?
Antwoord: De cyclustijd voor een typisch plasmareinigingsproces ligt tussen de 5 en 20 minuten. Dit omvat de afpomptijd (om vacuüm te bereiken), de procestijd (de plasmareinigingsstap) en de ontluchtingstijd (om de kamer weer op atmosferische druk te brengen). De werkelijke cyclustijd is afhankelijk van het kamervolume, de snelheid van de vacuümpomp en de benodigde reinigingstijd. De Semiconductor Plasma Cleaner-systemen van onze fabriek zijn ontworpen voor snel leegpompen en efficiënte verwerking, met typische cyclustijden van 8-12 minuten voor standaard batchtoepassingen.
Vraag 4: Kan een halfgeleiderplasmareiniger worden gebruikt voor het reinigen van geassembleerde apparaten en pakketten?
Antwoord: Ja, plasmareiniging wordt veel gebruikt voor het reinigen van geassembleerde apparaten en pakketten. Dit wordt vaak uitgevoerd vóór het vormen of inkapselen om verontreinigingen te verwijderen en de hechting te verbeteren. De plasmabehandeling kan de oppervlakken van het gehele samenstel effectief reinigen, inclusief de matrijs, draadverbindingen en leadframes, zonder schade aan de kwetsbare componenten te veroorzaken. Er moet voor worden gezorgd dat de juiste procesparameters worden geselecteerd om enige impact op de prestaties van het geassembleerde apparaat te voorkomen.
Vraag 5: Waarom is 13,56 MHz de meest voorkomende RF-frequentie voor plasmareiniging?
Antwoord: De frequentie van 13,56 MHz is een internationaal erkende industriële, wetenschappelijke en medische (ISM) frequentieband. Dit betekent dat voor apparatuur die op deze frequentie werkt geen vergunning vereist is en de radiocommunicatie niet zal interfereren. Deze toewijzing maakt 13,56 MHz tot een praktische standaard voor plasmaverwerkingsapparatuur. Andere ISM-frequenties, zoals 2,45 GHz (magnetron), worden ook gebruikt voor gespecialiseerde plasmatoepassingen, maar 13,56 MHz is de meest gebruikte standaard.
