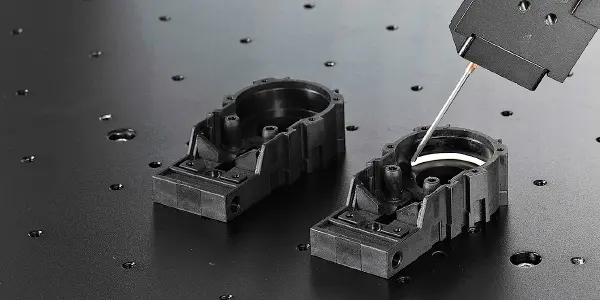

De X-, Y- en Z-assen maken gebruik van servomotoren en kogelomloopspindels, waardoor een stabiele en duurzame structuur wordt gegarandeerd; de R-as kan samenwerken met de X-, Y- en Z-assen om dosering langs ruimtelijke trajecten mogelijk te maken.

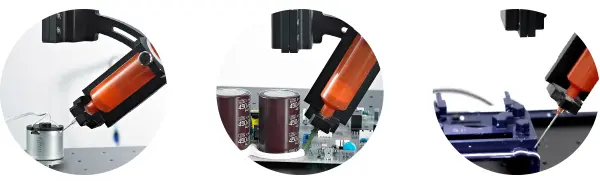

• Condensatorversterking
• Afdichting watertankbehuizing
• Versterking van de spoelspoel
• Relaisverbinding

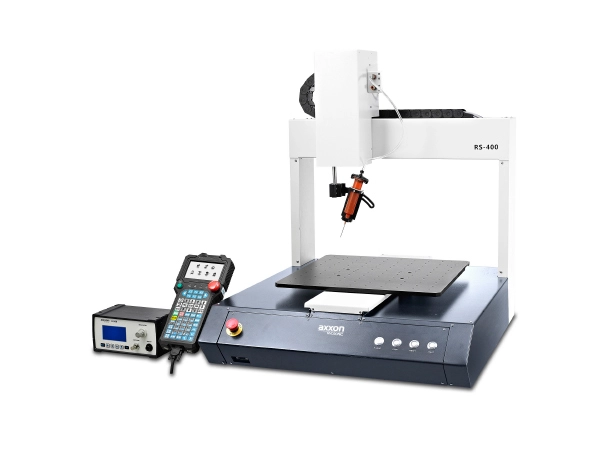

| Basisparameters | RS-400 | RS-500 | RS-400H |
| Afmetingen B×D×H (mm) | 640×750×811,5 | 806×941×902,5 | 640×746×812 |
| X/Y/Z-asverplaatsing (mm) | 400×400×100 | 500×500×100 | 400×400×100 |
| Apparatuur Gewicht (kg) | 105 | 122 | 106 |
| Rotatiehoek R-as (°) | 0–360 | 0–360 | |
| Herhaalbaarheid R-as (mm) | ± 0,02 | ± 0,01 | |
| Maximale rotatiesnelheid R-as (°/sec) | 360 | 720 | |
| X/Y/Z-herhaalbaarheid (mm) | ± 0,01 | ± 0,01 | |
| X/Y/Z maximale snelheid (mm/s) | 800/800/300 | 800/800/300 | |
| X/Y/Z-versnelling | 0,4 g | 0,4 g | |
| X/Y/Z mechanische structuur | H-brug | H-brug | |
| Controlemethode | Zelfstandige bewegingscontroller | Zelfstandige bewegingscontroller | |
| X/Y/Z-aandrijfmethode | AC-servo + uiterst nauwkeurige module | AC-servo + uiterst nauwkeurige module | |
| R-as aandrijfmethode | Stappenmotor + reductiemiddel | Servomotor + uiterst nauwkeurig verloopstuk | |
| R-as belasting (kg) | 2 | 3 | |
| Y-as tafelbelasting (kg) | 10 | 10 | |
| Programmeermethode | Handheld programmeur | Handheld programmeur | |
| Opslagcapaciteit (MB) | 128 | 128 | |
| Vermogen (W) | 700 | 800 | |
