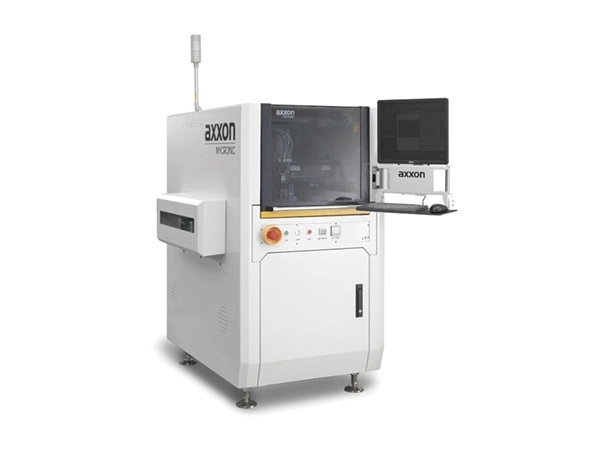

De Au-serie van in-line, volledig automatische, snelle doseersystemen is geschikt voor een breed scala aan doseertoepassingen.
Een geïntegreerd frameontwerp zorgt voor structurele stabiliteit, wat resulteert in een langere uptime van het systeem, minder uitvaltijd en een hogere efficiëntie. Het gebruik van internationale componenten van het hoogste niveau minimaliseert het aantal storingen en verlaagt de bedrijfskosten aanzienlijk. Met minder slijtagegevoelige onderdelen worden inkoopkosten bespaard. Hoogwaardige lineaire motoren gecombineerd met lineaire schalen met micronresolutie voor gesloten-lusregeling zorgen voor superieure precisie en betrouwbaarheid.
De Au-serie biedt plaats aan producten met verschillende substraatgroottes. Het biedt een flexibele configuratie van functionele modules, zoals dubbele sporen, dubbele kleppen, kantelmogelijkheden en drietraps bodemverwarming. Het veelzijdige platform ondersteunt diverse doseerprocessen en lijmsoorten, waardoor snelle productwissels mogelijk zijn. Het ondersteunt ook de flexibele configuratie van verschillende doseerventielen, waaronder spuitventielen en schroefventielen.
Vermindert handmatige tussenkomst en verhoogt de bezettingsgraad van de apparatuur. Nauwkeurige volumeregeling van de lijm en nauwkeurige vision-algoritmen verbeteren het doseerrendement. Lineaire motoraandrijvingen maken snellere bewegingen mogelijk, waardoor niet-productieve reistijden worden geminimaliseerd.
Elimineert de noodzaak voor Z-asbeweging. Pneumatische spuitsnelheden bereiken tot 250 dots/s – 3 tot 7 keer sneller dan traditioneel doseren – terwijl piëzo-elektrische spuitsnelheden tot 500 dots/s kunnen bereiken. Kan volumes vanaf 3 nL doseren met een consistentie die met traditionele methoden niet haalbaar is. Contactloze bediening voorkomt botsingen van de naald met het werkstuk, en de mogelijkheid om zeer kleine hoeveelheden te doseren maakt hem geschikt voor compacte ruimtes.
| Basisparameters | Au99S (inline-doseersysteem voor de halfgeleiderindustrie) |
| Stroomvereisten | AC230V 8A 50/60Hz; Machine: 1,8 kW; Bodemverwarming: 1,8 kW |
| Vereisten voor luchtdruk | 90 psi (6 bar) |
| Afmetingen | 1050 x 1300 x 1450 mm (B x D x H) |
| Gewicht | 1370 kg |
| Certificeringsnormen | CE |
| Nauwkeurigheid van positionering van de XYZ-as | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| Herhaalbaarheid van de XYZ-as | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maximale snelheid | 1500 mm/s (XY) |
| Versnelling | 1,5 g |
| Aandrijfsysteem | Lineaire motor (XY) / Servomotor (Z) |
| Draagvermogen transportband | 3 kg |
| Instelbereik transportbandbreedte | 35–480 mm |
| PCB-dikte | 0–6 mm |
| Communicatieprotocol | SMEMA |
| Minimale randspeling | 5,5 mm |
| Z-as verplaatsing | 40 mm |
| Max. uitgiftegebied (enkele/dubbele baan) | 350×480 mm / 350×215 mm (B×D) |
| Zeer nauwkeurig kantelgebied (enkele/dubbele baan) | 245×425 mm / 245×180 mm (B×D) |
