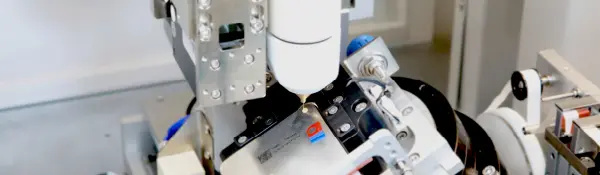

Voor onregelmatig gevormde, ronde of gebogen producten gebruikt het systeem een CCD-camera om de buitencontour vast te leggen, berekent automatisch het midden van het product en past ascompensatie toe. Vervolgens stuurt het het doseerbesturingssysteem aan om het proces uit te voeren. Ruimtelijke trajectconversie is eenvoudig en intelligent, waardoor een nauwkeurige positionering wordt gegarandeerd.
De apparatuur kan "MARK"-punten van een standaardproduct vastleggen en als positioneringssjabloon dienen voor realtime vergelijking, of producten lokaliseren door randkenmerken te detecteren. Het biedt tijdige alarmen voor afwijkingen, waardoor fouten zoals verkeerde plaatsing of gemiste dosering effectief worden voorkomen.
Optionele functies zijn onder meer het scannen van QR-codes, MES-systeemintegratie, vloeistofniveaudetectie en automatische spuitmondreiniging. Zowel het besturingssysteem als de hardware maken gebruik van een modulair ontwerp, waardoor bedieningsgemak en snel onderhoud en vervanging van componenten worden gegarandeerd.
• Volledig geautomatiseerde beeldherkenning en -dosering
• De eerste 5-assige gecoördineerde besturingstechnologie in de sector maakt nauwkeurige dosering mogelijk langs elk ruimtelijk traject dat het product nodig heeft
• Contactloze lasertechnologie voor hoogtemeting detecteert automatisch de producthoogte en past de doseerhoogte dienovereenkomstig aan
• Uitgebreide optionele uitbreidingsfuncties om aan diverse doseervereisten te voldoen
- Consumentenelektronica
- Afgifte van smeltlijm voor LCD-polarisatoren en ronde gaten voor achtergrondverlichting
- Afdichting voor holtes in het middenframe van mobiele telefoons
- Afdichting voor opladers voor mobiele telefoons
- Inktdosering op de binnenwanden van de ronde gaten van het OLED-scherm

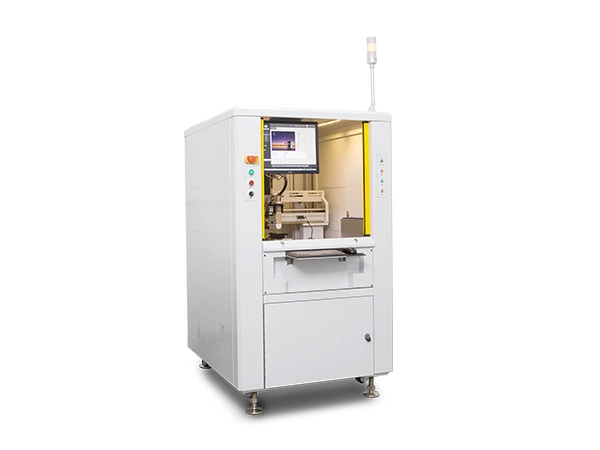

| Basisparameters | AM500N |
| Stroom | 220V 3KW 12A 50/60Hz |
| Luchtdruk | 90 psi (5,5 bar) |
| Afmetingen | 1000 x 1200 x 1700 (B x D x H); hoogte is exclusief FFU |
| Gewicht uitrusting | 790 kg |
| Communicatieprotocol | SMEMA |
| Aandrijfsysteem | Lineaire motor (XY), servomotor (Z/A), DDR (C) |
| Besturingssysteem | Win7/10 |
| Uitgiftegebied | 3-8 inch; FPC ≤ 150 x 90 mm |
| XYZ-reizen | 450 x 600 x 200 mm |
| Nauwkeurigheid van positionering van de XYZ-as | XY: ±8 μm, Z: ±10 μm (3σ) |
| Herhaalbaarheid van de XYZ-as | XY: ±3 μm, Z: ±5 μm (3σ) |
| Max. Snelheid | 1200 mm/s |
| Max. Versnelling | 1,5 g |
