• Zeer nauwkeurig geïntegreerd gelast frame zorgt voor langdurige stabiliteit en bewegingsnauwkeurigheid
• Maakt gebruik van geïmporteerde precisie-kogelomloopspindels om een hoge bewegingsnauwkeurigheid en een stille werking te garanderen
• Beschikt over een servomotorregeling met gesloten lus; minimale resolutie van 0,002 mm, maximale snelheid van 800 mm/s en herhaalbaarheid van ±0,025 mm
• Uitgerust met roestvrijstalen kettingen met verlengde pinnen van 3 mm/5 mm; draagvermogen tot 10 kg
• Beschermend ontwerp voor rupskettingen voorkomt lijmvervuiling
• Optionele rupsbanden met één of twee segmenten om te voldoen aan de variërende cyclustijdvereisten (CT).
• De railprofielen zijn voorzien van een hardgeanodiseerde afwerking voor superieure duurzaamheid
• Gebruiksvriendelijke interface; eenvoudig te bedienen en snel te leren
• Ondersteunt het schakelen tussen Chinees en Engels om aan diverse taalbehoeften te voldoen
• Functierijk; ondersteunt closed-loop monitoring van verschillende procesparameters
• Ondersteunt online en offline programmering om aan verschillende operationele behoeften ter plaatse te voldoen
• Uitbreidbaar met MES-traceerbaarheidssystemen voor de productie
• Ondersteunt op CCD gebaseerde positionering van referentiemarkeringen om coatingnauwkeurigheid en productiestabiliteit te garanderen
• Op software gebaseerde automatische zichtcompensatie elimineert effectief positiefouten veroorzaakt door een verkeerde uitlijning van het bord
• Ondersteunt CCD-programmering, waardoor de tijd- en arbeidskosten die gepaard gaan met handmatig lesgeven aanzienlijk worden verminderd

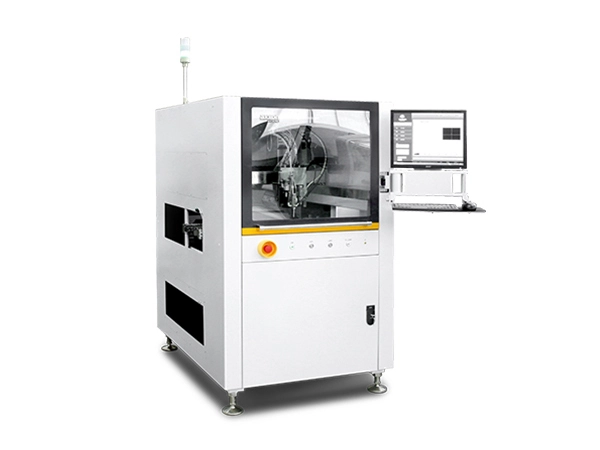

| Basisparameters | AC-500S |
| Voeding | 220 V 50/60 Hz 2,5 kW |
| Luchtdruk | 80 psi (5,5 bar) |
| Afmetingen | 980*1360*1630mm (B*D*H) |
| Gewicht | 600 kg |
| Uitlaatvereisten | Diameter 200 mm; Luchtstroom >13m³/min |
| Communicatieprotocol | SMEMA |
| Uitgiftegebied | 450*450*90mm (enkele klep) |
| Certificeringsnormen | CE/UL |
| Bewegingstype | Servomotor + kogelomloopspindel |
| X-as reizen | 460 mm |
| Y-as reizen | 550 mm |
| Z-as verplaatsing | 100 mm |
| X/Y-as snelheid | 800 mm/sec |
| X/Y-as versnelling | 0,8 g |
| Z-as snelheid | 300 mm/sec |
| Z-as versnelling | 0,3 g |
| Herhaalbaarheid van de X/Y/Z-as | ± 25μm @ 3σ |
| Controlemethode | Industriële pc + Motion Control-kaart |
| Hoogte transportband | 870-950 mm |
| Transportsnelheid | 400 mm/s |
| Methode voor aanpassing van de breedte | Automatische breedteaanpassing |
| Breedte bereik | 40-500 mm |
| Minimale breedte van de plankrand | 3 mm |
| Lengtecapaciteit spoorproduct | 800 mm (enkele sectie) |
| Draagvermogen spoor | 10 kg |
| Vrije hoogte van het bord | Boven 90 mm / Onder 90 mm |
