• Zeer nauwkeurige geïntegreerde framestructuur;
• Geïmporteerde kogelomloopspindels van precisiekwaliteit;
• Gesloten servobesturingssysteem;
• Maximale werksnelheid van 600 mm/s; herhaalbaarheid van ±25 μm.
• Versterkte profielrails voorzien van RVS kettingen;
• Ondersteunt diverse transportbandconfiguraties, zoals eentraps- en tweetrapssystemen.
• Gebruiksvriendelijke interface die gemakkelijk te leren en te bedienen is;
• Schakelbare Chinees/Engelse interface;
• Uitbreidbare MES-integratie.
• Markeringsherkenningsfunctie zorgt ervoor dat het bewegingspad wordt gecorrigeerd op basis van verschuivingen in Mark-posities;
• Intuïtieve programmeerfunctie maakt een snelle installatie mogelijk.
• Laserhoogtesensormodule zorgt voor een consistente doseerhoogte;
• Het doseergewichtmonitoringsysteem houdt de doseerstabiliteit bij;
• Het naaldkalibratiesysteem corrigeert automatisch de naaldafwijking.

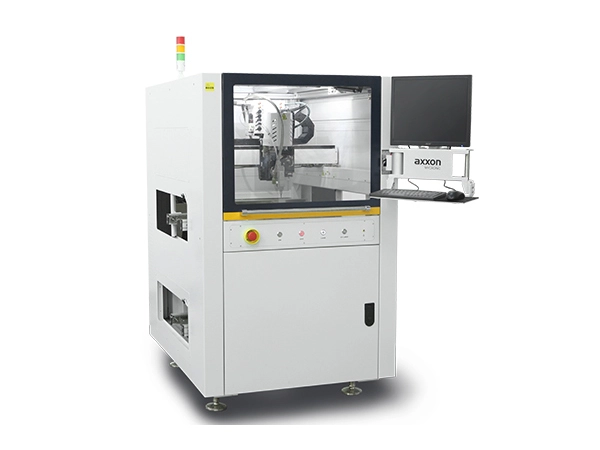

| Basisparameters | AC-500HC |
| Voeding | 220 V 50/60 Hz 2,5 kW |
| Luchtdruk | 80 psi (5,5 bar) |
| Afmetingen | 990*1300*1630mm (B*D*H) |
| Gewicht | 600 kg |
| Uitlaatvereisten | Diameter 200 mm; Luchtstroom >13m³/min |
| Communicatieprotocol | SMEMA |
| Uitgiftegebied | 450*450*100mm (enkele klep) |
| Certificeringsnormen | CE/UL |
| Bewegingstype | Servomotor + kogelomloopspindel |
| X-as reizen | 460 mm |
| Y-as reizen | 550 mm |
| Z-as reizen | 100 mm |
| X/Y-as snelheid | 600 mm/sec |
| X/Y-as versnelling | 0,8 g |
| Z-as snelheid | 300 mm/sec |
| Z-as versnelling | 0,3 g |
| Herhaalbaarheid van de X/Y/Z-as | ± 25μm @ 3σ |
| Controlemethode | Industriële pc + Motion Control-kaart |
| Hoogte transportband | 870-950 mm |
| Transportsnelheid | 400 mm/s |
| Methode voor aanpassing van de breedte | Automatische breedteaanpassing |
| Breedte bereik | 40-500 mm |
| Minimale breedte van de plankrand | 3 mm |
| Lengtecapaciteit spoorproduct | 800 mm (enkele sectie) |
| Draagvermogen spoor | 10 kg |
| Vrije hoogte van het bord | Boven 100 mm / Onder 100 mm |
