• Zeer nauwkeurig geïntegreerd gelast frame zorgt voor langdurige stabiliteit en bewegingsnauwkeurigheid
• Maakt gebruik van geïmporteerde precisie-kogelomloopspindels om een hoge bewegingsnauwkeurigheid en een stille werking te garanderen
• Beschikt over een servomotorregeling met gesloten lus; minimale resolutie van 0,002 mm, maximale snelheid van 800 mm/s en herhaalbaarheid van ±0,025 mm
• Uitgerust met roestvrijstalen kettingen met verlengde pinnen van 3 mm/5 mm; draagvermogen tot 10 kg
• Beschermend ontwerp voor rupskettingen voorkomt lijmvervuiling
• Optionele rupsbanden met één of twee segmenten om te voldoen aan de variërende cyclustijdvereisten (CT).
• De railprofielen zijn voorzien van een hardgeanodiseerde afwerking voor superieure duurzaamheid
• Gebruiksvriendelijke interface; eenvoudig te bedienen en gemakkelijk te leren
• Ondersteunt het schakelen tussen Chinees en Engels om aan diverse taalbehoeften te voldoen
• Functierijk; ondersteunt closed-loop monitoring van verschillende procesparameters
• Ondersteunt online en offline programmering om aan verschillende operationele behoeften ter plaatse te voldoen
• Uitbreidbaar met MES-traceerbaarheidssystemen voor de productie
• Ondersteunt op CCD gebaseerde positionering van referentiemarkeringen om coatingnauwkeurigheid en productiestabiliteit te garanderen
• Op software gebaseerde automatische zichtcompensatie elimineert effectief positiefouten veroorzaakt door een verkeerde uitlijning van het bord
• Ondersteunt CCD-programmering, waardoor de tijdskosten die gepaard gaan met handmatig lesgeven aanzienlijk worden verminderd

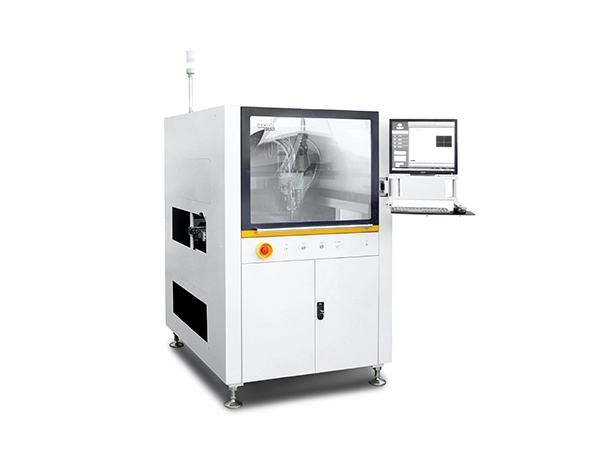

| Basisparameters | AC-500D |
| Stroom | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Luchtdruk | 80 psi (5,5 bar) |
| Afmetingen | 1194×1462×1610mm (B×D×H) |
| Machinegewicht | 700 kg |
| Uitlaatvereisten | Diameter 200 mm, luchtstroom ≥13 m³/min |
| Methode voor aanpassing van de breedte | Elektrisch |
| Communicatieprotocol | SMEMA |
| Uitgiftegebied | L750×W600mm (enkele klep) |
| L650×B600mm (V-5000 + V-420) | |
| L650×B550mm (V-5000 kantelbaar + V-420) | |
| X/Y-as snelheid | 800 mm/sec |
| X/Y-as max. versnelling | 0,8 g |
| Herhaalbaarheid van de X/Y/Z-as | ± 25μm, 3σ |
| X/Y/Z-as aandrijfsysteem | Servomotor, kogelomloopspindel |
| Z-as snelheid | 300 mm/sec |
| Z-as max. versnelling | 0,3 g |
| Draagvermogen transportband | 10 kg |
| Min. breedte van het bord | 50 mm |
| Max. breedte van het bord | 650 mm |
| Max. plank lengte | 700 mm |
| Min. randvrijheid van het bord | 5 mm |
| Max. component hoogte | 100 mm boven en onder het transportbandoppervlak |
| Hoogte transportband | 900 ± 20 mm |
| Transportsnelheid | 2-5m/min |
| Transportrichting | Links → Rechts, Rechts → Links |
| Hoogte onderste retourspoor | 500 mm afstand tot de transportbaan |
