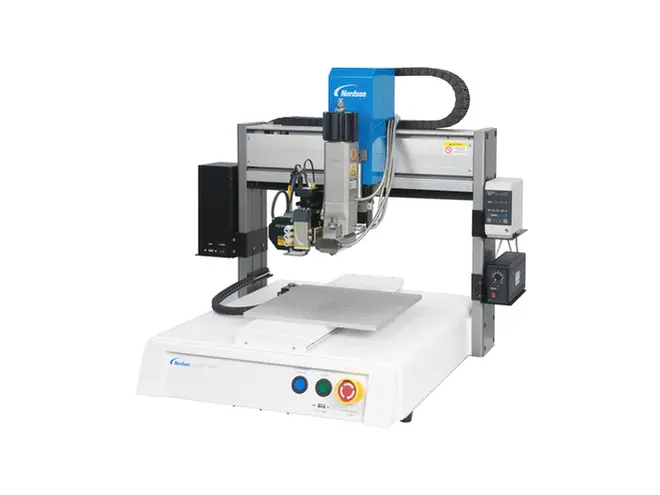

Professionele UNITY Motion™-software en geïntegreerde vision-mogelijkheden maken het Unity 4-assige systeem eenvoudig in te stellen en te programmeren. Gelijktijdige X- en Y-beweging tijdens rotatie van de U-as biedt nauwkeurige programmeerpunten voor dosering onder elke hoek langs het 360° rotatievlak.
| Model | Eenheid 4X-HV-U | Eenheid 4XP PLUS-U |
| Aantal assen | 4 Assen | 4 Assen |
| Maximaal werkgebied (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 inch) | 350/400/100 mm ±1080° (13,8/15,7/3,9 inch) |
| Werkstuklading (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Gereedschapslading | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maximale snelheid (XY/Z) | 800/320 mm/s (31,4/12,6 inch/s) | 500/250 mm/s (19,7/9,8 inch/s) |
| Max. snelheid (U) | 1080°/sec | 1080°/sec |
| Gewicht per eenheid | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Afmetingen (B x D x H) | 820x672x867,5 mm (32,2x26,5x34,2 inch) | 820x672x867,5 mm (32,2x26,5x34,2 inch) |
| Aandrijfsysteem | 3-fase micro-stappenmotor | Gesloten stappenmotor en driverpakket met absolute sensor |
| Aandrijfsysteem (U) | 5-fasen microstappenmotor | 5-fasen microstappenmotor |
| Geheugencapaciteit | PC-opslag | PC-opslag |
| Gegevensopslag | PC-opslag | PC-opslag |
| Algemene I/O | 8 ingangen/8 uitgangen (16/6 optioneel) | 8 ingangen/8 uitgangen (16/6 optioneel) |
| Aandrijfmethode | PTP en CP | PTP en CP |
| Voeding | Automatische schakeling, AC 100–240 V, 380 W | Automatische schakeling, AC 100–240 V, 380 W |
| Interpolatie | 4 assen (3D-ruimte) | 4 assen (3D-ruimte) |
| Herhaalbaarheid | ±0,02 mm (0,0008 inch) | ±0,01 mm (0,0004 inch) |
| Bedrijfstemperatuur | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Motorsysteem met gesloten lus | Niet beschikbaar | Inbegrepen |
| Tipdetectiesysteem | Optioneel | Inbegrepen |
| Hoge precisie visie | Inbegrepen | Inbegrepen |
| Laserhoogtedetectie | Niet beschikbaar | Optioneel |
