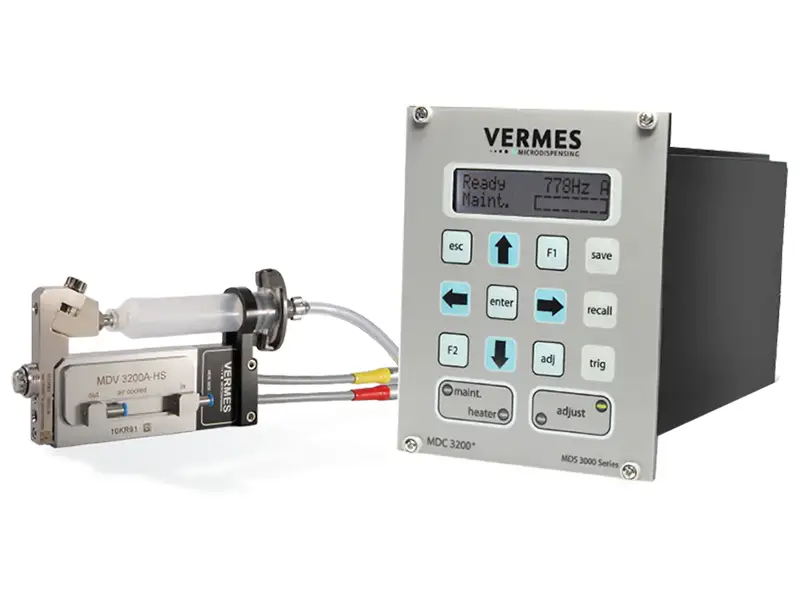

MDS 3200-serie microdoseersysteem

Werkingsprincipe

Alle MDS-doseerventielen zijn voorzien van de nieuwste generatie piëzo-actuatoren, aangedreven door een controller. Bij elke puls stuurt de piëzo-actuator de beweging van de stoter aan, waardoor de mondstukopening wordt geopend of gesloten. De stoter is via een nauwkeurig hefboomsysteem met de piëzomodule verbonden, waardoor de door de piëzo gegenereerde kinetische energie wordt overgedragen op het doseermedium, dat vervolgens onder druk uit het mondstuk wordt gespoten. Dankzij de ultrasnelle en nauwkeurige verticale beweging van de piëzo kunnen honderden nauwkeurige, herhaalbare punten per seconde worden afgegeven. In tegenstelling tot systemen die zijn ontworpen voor vloeistoffen met een lage tot middelmatige viscositeit, blijft de MDS 3200+ klep open tijdens perioden dat deze niet in bedrijf is (normaal open ontwerp).

● Geschikt voor industriële toepassingen met medium tot hoge viscositeit media

● Uiterst nauwkeurige dosering op basis van piëzotechnologie

● In de productie bewezen ontwerp

● Geschikt voor een breed scala aan toepassingen

● Naadloze integratie in compacte ruimtes

● Bewezen duurzaamheid en kwaliteit

● Verlaagt effectief de gebruikerskosten

Het systeem is in staat punten kleiner dan de diameter van een mensenhaar (minder dan 150 micron) te spuiten met uitzonderlijke consistentie, precisie en herhaalbaarheid. De ultrahoge doseerfrequentie helpt de productiviteit te verhogen en de kosten te verlagen.

Belangrijkste voordelen

Hoge snelheid: Bij maximale klepstoterhoogte kan de klepschakelfrequentie hoger zijn dan 3.000 Hz (afhankelijk van de specifieke toepassing en het doseermedium). Geschikt voor continu gebruik bij frequenties tot 1000 Hz.

Veelzijdig: parameters kunnen vrij worden aangepast en doseerconfiguraties kunnen worden aangepast op basis van vloeistofeigenschappen. De elektronische controller maakt real-time parameterwijzigingen zonder latentie mogelijk. Het systeem is ook geschikt voor vloeistoffen met een lage tot middelmatige viscositeit (vooral wanneer frequente klepstoters moeten worden vervangen of minimale doseervolumes nodig zijn).

Nauwkeurig: geschikt voor het spuiten van vloeistoffen over een breed viscositeitsbereik, waardoor nauwkeurige en herhaalbare punten worden verkregen. Het kan werken op onregelmatige oppervlakken, zoals in holtes of groeven.

Krachtig: het mechanische precisieontwerp zet de beweging van de piëzo-elektrische aandrijving van de nieuwste generatie om in kinetische energie, waardoor vloeistoffen met een hoge viscositeit bij een druk tot 1000 bar kunnen worden gespoten.

Flexibel: De MDS 3200+ heeft een modulair ontwerp dat aangepaste configuraties mogelijk maakt om aan diverse toepassingsbehoeften te voldoen. Er is een breed scala aan spuitmondeenheden beschikbaar, selecteerbaar op basis van vloeistofeigenschappen en puntgrootte. Om optimale doseerresultaten te bereiken, kunnen gebruikers kiezen uit klepstoters met verschillende geometrieën. Bovendien zijn er componenten verkrijgbaar die zijn gemaakt van verschillende materialen om compatibiliteit met een breed spectrum aan vloeistoffen te garanderen.

Aanbevolen vloeistoffen

Het veelzijdige doseersysteem MDS 3200+ is geschikt voor vloeistoffen met een gemiddelde tot hoge viscositeit. Het systeem is geschikt voor een breed scala aan vloeistoffen, zoals:

● SMT-kleefstoffen

● Geleidende lijmen

● Geleidende zilverepoxy

● Soldeerpasta

● Flux

● Siliconen

● LED-fosfor

● Ondervulling

● Smeltlijm

Toepassingsvoorbeelden

Dit microdoseersysteem kan worden gebruikt in de volgende toepassingsgebieden:

● Automatisering

● Elektronica

● Werktuigbouwkunde

● Auto-elektronica

● Medisch

● Farmaceutisch

● Informatietechnologie

● Consumentenelektronica
